اینورتر vfd چیست؟

اینورتر vfd چیست؟ درک دقیق این تکنولوژی برای مهندسان برق و طراحان سیستم‌های صنعتی ضروری است، زیرا vfd یا درایو فرکانس متغیر، امکان کنترل دقیق سرعت و گشتاور موتورهای AC را فراهم می‌کند. با استفاده از vfd، می‌توان مصرف انرژی را کاهش داد، عملکرد تجهیزات را بهینه کرد و طول عمر موتور را افزایش داد. بررسی عملی طرز کار اینورتر نشان می‌دهد که این ابزار چگونه با تغییر ولتاژ و فرکانس ورودی، کنترل دقیق موتور را میسر می‌کند

vfd مخفف چیست؟

vfd مخفف Variable Frequency Drive است که به معنای درایو فرکانس متغیر می‌باشد. این دستگاه با تغییر فرکانس و ولتاژ ورودی موتور، سرعت و گشتاور آن را دقیقاً مطابق نیاز فرآیند تنظیم می‌کند. vfd ها به مهندسان برق اجازه می‌دهند که موتورهای AC را با بهره‌وری بالاتر و مصرف انرژی کمتر هدایت کنند. در صنایع مختلف مانند تهویه مطبوع، پمپ‌ها، کمپرسورها، نوار نقاله‌ها و ماشین‌آلات تولید، vfd باعث کاهش ضربه مکانیکی هنگام راه‌اندازی و توقف موتور و افزایش طول عمر تجهیزات می‌شود.

تاریخچه vfd

تاریخچه vfd به اوایل قرن بیستم بازمی‌گردد، زمانی که کنترل سرعت موتورهای AC با مقاومت‌های سری و روش‌های مکانیکی انجام می‌شد. با توسعه ترانزیستورها و تکنولوژی نیمه‌هادی در دهه ۱۹۶۰، سیستم‌های کنترل سرعت الکترونیکی شکل گرفتند که امکان تنظیم دقیق‌تر موتور را فراهم کرد. از دهه ۱۹۸۰ با ظهور مدولاسیون عرض پالس (PWM) و میکروکنترلرها، vfd های مدرن با قابلیت کنترل ولتاژ و فرکانس دقیق وارد بازار شدند. امروزه برندهایی مانند اینورتر پنتاکس نمونه‌های پیشرفته‌ای از vfd را ارائه می‌دهند که علاوه بر کنترل دقیق سرعت و گشتاور، قابلیت اتصال به سیستم‌های کنترل صنعتی را دارند و در بهینه‌سازی مصرف انرژی و کاهش ضربه مکانیکی موتور نقش مهمی ایفا می‌کنند. این فناوری کاربرد گسترده‌ای در صنایع مختلف پیدا کرده است.

ساختار سیستم vfd

سیستم vfd از سه بخش اصلی تشکیل شده است: موتور جریان متناوب، کنترلر vfd و رابط کاربری. موتور وظیفه تبدیل انرژی الکتریکی به مکانیکی را دارد، کنترلر با پردازش سیگنال‌ها و تولید ولتاژ و فرکانس مناسب، عملکرد موتور را کنترل می‌کند و رابط کاربری امکان تنظیم پارامترها و نظارت بر وضعیت سیستم را فراهم می‌آورد. این ساختار باعث می‌شود vfd ابزار دقیقی برای کنترل موتور باشد و عملکردی پایدار، ایمن و بهینه ارائه دهد.

موتور جریان متناوب

موتور AC قلب سیستم vfd است و انرژی الکتریکی را به مکانیکی تبدیل می‌کند. با تنظیم فرکانس و ولتاژ، سرعت موتور دقیقاً مطابق نیاز فرآیند کنترل می‌شود. استفاده از vfd در موتورهای AC امکان راه‌اندازی نرم، کاهش ضربه مکانیکی و افزایش طول عمر موتور را فراهم می‌کند. این ویژگی‌ها موجب بهبود راندمان سیستم و کاهش هزینه‌های انرژی می‌شوند، به‌ویژه در کاربردهای صنعتی حساس که نیاز به کنترل دقیق سرعت دارند.

اینورتر فرکانس متغیر

کنترلر vfd

کنترلر vfd مغز سیستم است و با استفاده از مدولاسیون PWM، ولتاژ و فرکانس خروجی موتور را تنظیم می‌کند. این بخش شامل حفاظت‌های اضافه جریان، اضافه دما و قطع فاز است که عملکرد ایمن و پایدار موتور را تضمین می‌کند. کنترلر امکان برنامه‌ریزی دقیق پارامترهای سرعت و گشتاور را فراهم می‌کند و باعث افزایش عمر تجهیزات و کاهش مصرف انرژی می‌شود. آشنایی با عملکرد کنترلر برای مهندسان برق و طراحان سیستم‌های صنعتی حیاتی است.

رابط کاربری

رابط کاربری vfd شامل نمایشگر، کلیدها و ورودی‌های دیجیتال و آنالوگ است که امکان تنظیم سرعت، شتاب، توقف نرم و پارامترهای حفاظت را فراهم می‌کند. این رابط همچنین داده‌های لحظه‌ای مصرف انرژی، دما و وضعیت موتور را نمایش می‌دهد. رابط کاربری مدرن به مهندسان کمک می‌کند عملکرد سیستم را بهبود دهند، خطای انسانی را کاهش دهند و بهره‌وری فرآیند را افزایش دهند.

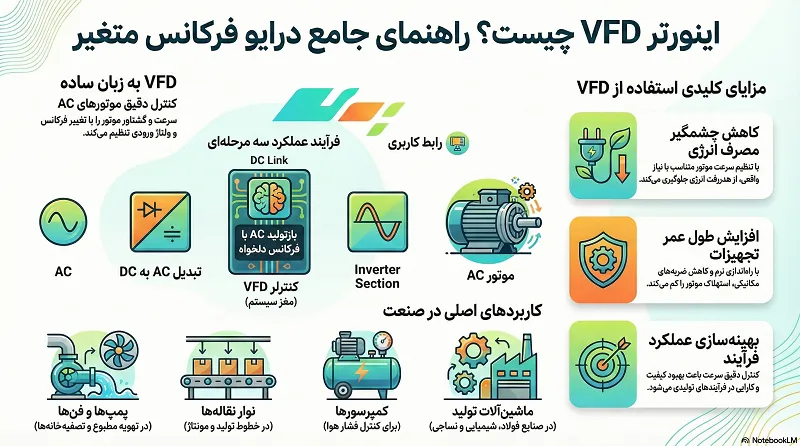

نحوه عملکرد اینورتر vfd چگونه است؟

vfd با تبدیل جریان AC ورودی به DC و سپس بازتولید AC با فرکانس و ولتاژ قابل تنظیم کار می‌کند. ابتدا جریان AC توسط یکسوساز به DC تبدیل می‌شود و سپس با تکنیک PWM، جریان AC با فرکانس مورد نظر تولید می‌شود. این فرآیند باعث راه‌اندازی نرم، کنترل دقیق سرعت و گشتاور و کاهش مصرف انرژی می‌شود. بررسی دقیق مزایا و معایب اینورتر نشان می‌دهد که این روش کنترل علاوه بر کاهش مصرف برق، مشکلاتی مانند تولید هارمونیک و نیاز به حفاظت‌های خاص را نیز دارد؛ بنابراین انتخاب درست و نصب مناسب vfd اهمیت زیادی در عملکرد بهینه سیستم دارد.

انواع vfd چیست؟

vfdها بر اساس نوع تغذیه و مدولاسیون خروجی به دسته‌های زیر تقسیم می‌شوند:

• انعکاس منبع جریان (CSI)
• انعکاس منبع ولتاژ (VSI)
• مدولاسیون عرض پالس (PWM)

انعکاس منبع جریان (CSI)

CSI جریان خروجی موتور را کنترل می‌کند و برای موتورهای سنکرون و بارهای با اینرسی بالا مناسب است. یکسوساز جریان ثابت جریان DC تولید می‌کند و با سوئیچینگ جریان AC خروجی ایجاد می‌شود. CSIها پایدار و مقاوم هستند اما به سلف بزرگ نیاز دارند و معمولاً در کاربردهای خاص صنعتی استفاده می‌شوند.

انعکاس منبع ولتاژ (VSI)

VSI ولتاژ خروجی موتور را کنترل می‌کند و برای اکثر موتورهای القایی مناسب است. جریان DC تولید شده توسط یکسوساز، به AC با فرکانس قابل تنظیم تبدیل می‌شود. VSIها جمع و جور، مقرون به صرفه و پاسخ‌گرا هستند و راه‌اندازی نرم موتور را تضمین می‌کنند.

مدولاسیون عرض پالس (PWM)

PWM ولتاژ و فرکانس خروجی را با سوئیچینگ سریع کنترل می‌کند و شکل موج تقریباً سینوسی تولید می‌کند. این روش باعث کاهش هارمونیک، بهبود راندمان، کاهش صدا و لرزش موتور می‌شود. اکثر VFDهای مدرن از PWM استفاده می‌کنند، زیرا کنترل دقیق و محافظت جامع موتور را فراهم می‌آورد.

نحوه کار اینورتر سه فاز

کاربرد درایو vfd در صنعت

vfdها در تهویه مطبوع، پمپ‌ها، کمپرسورها، نوار نقاله‌ها و ماشین‌آلات تولید کاربرد دارند. تنظیم دقیق سرعت موتور باعث کاهش مصرف انرژی، کاهش ضربه مکانیکی و افزایش طول عمر تجهیزات می‌شود. حفاظت‌های اضافه جریان، اضافه بار و قطع فاز، ایمنی سیستم را تضمین می‌کند. در صنایع شیمیایی، فولاد و آب و فاضلاب، vfd بهره‌وری عملیاتی و کیفیت فرآیند را بهبود می‌بخشد و هزینه‌ها را کاهش می‌دهد.

ویژگی‌های یک vfd با کیفیت

یک vfd با کیفیت باید دقت کنترل بالا، حفاظت‌های جامع موتور، راندمان انرژی بالا و راه‌اندازی نرم داشته باشد. کیفیت قطعات، طراحی حرارتی مناسب، نصب آسان و رابط کاربری کاربرپسند از ویژگی‌های کلیدی هستند. پشتیبانی استانداردهای بین‌المللی و خدمات پس از فروش نیز اهمیت ویژه‌ای دارد. انتخاب درست vfd باعث کاهش هزینه‌های نگهداری و افزایش طول عمر تجهیزات می‌شود.

نکات لازم برای تعمیر و نگهداری درایو فرکانس متغیر vfd

نگهداری VFD شامل بررسی اتصالات، تمیز کردن فیلترها، کنترل دما و سلامت خازن‌ها است. عملکرد صحیح فن‌ها، بررسی حفاظت‌ها و پایش داده‌های لحظه‌ای از خرابی ناگهانی جلوگیری می‌کند. رعایت دستورالعمل سازنده، مستندسازی و آموزش پرسنل باعث کاهش زمان توقف و افزایش عمر مفید vfd می‌شود و ایمنی و پایداری سیستم را تضمین می‌کند. به‌عنوان مثال، کارشناسان در پنتاکس کالا همواره این نکات را مدنظر قرار می‌دهند و با بررسی دقیق تجهیزات و آموزش عملی به کاربران، اطمینان حاصل می‌کنند که vfdها با حداکثر راندمان و طول عمر عملیاتی کار کنند.

vfd چه تفاوتی با اینورتر و درایو دارد؟

اینورتر تنها فرکانس و ولتاژ خروجی را کنترل می‌کند، در حالی که vfd شامل کنترل کامل موتور، حفاظت‌ها و راه‌اندازی نرم است. درایو به معنای کلی هر وسیله کنترل موتور است، اما vfd نسخه پیشرفته و کاربردی آن است. استفاده از vfd باعث بهینه‌سازی مصرف انرژی، کاهش ضربه مکانیکی و کنترل دقیق سرعت و گشتاور می‌شود. برای اطلاعات عملی و تخصصی، مقاله اینورتر پنتاکس منابع مفیدی ارائه می‌دهد.

چگونه بهترین vfd را انتخاب کنیم؟

انتخاب بهترین vfd نیازمند بررسی توان موتور، نوع بار، شرایط محیطی و قابلیت اتصال به سیستم کنترل است. معیارهای کلیدی شامل دقت کنترل، حفاظت‌ها، رابط کاربری، راندمان و استانداردهای سازنده هستند. پشتیبانی فنی و خدمات پس از فروش نیز باید مد نظر باشد. با تحلیل این عوامل می‌توان vfd مناسب با عملکرد پایدار، طول عمر طولانی و هزینه نگهداری کم انتخاب کرد.

جمع‌بندی

اینورتر vfd چیست؟ پاسخ به این سوال شامل شناخت کامل ساختار، انواع، مزایا و کاربردهای vfd است. این سیستم‌ها با کنترل دقیق سرعت و گشتاور موتور، کاهش مصرف انرژی و افزایش طول عمر تجهیزات، بهره‌وری و ایمنی فرآیندهای صنعتی را بهبود می‌بخشند. انتخاب، نصب و نگهداری صحیح vfd تاثیر مستقیم بر عملکرد و هزینه‌های عملیاتی دارد. با بررسی مزایا، انواع و نکات فنی، مهندسان می‌توانند بهترین تصمیم را برای سیستم‌های خود اتخاذ کنند.

سوالات متداول

۱. vfd چه تاثیری بر مصرف انرژی دارد؟
vfd با تنظیم دقیق سرعت موتور مطابق نیاز فرآیند، مصرف انرژی را کاهش می‌دهد و بازده سیستم را بهبود می‌بخشد.

۲. تفاوت vfd و اینورتر چیست؟
اینورتر فقط فرکانس و ولتاژ خروجی موتور را تولید می‌کند، اما vfd شامل کنترل کامل موتور، حفاظت‌ها و راه‌اندازی نرم است که عملکرد ایمن و بهینه موتور را تضمین می‌کند.

۳. آیا همه موتورهای AC با vfd سازگار هستند؟
بیشتر موتورهای القایی و سنکرون با VFD سازگارند، اما محدودیت‌های ولتاژ و توان موتور باید رعایت شود.

۴. نگهداری vfd شامل چه اقداماتی است؟
بررسی اتصالات، تمیز کردن فیلترها، کنترل دما و سلامت خازن‌ها از اقدامات اصلی نگهداری است.

۵. کاربرد vfd در صنایع کدامند؟
vfd در تهویه مطبوع، پمپ‌ها، کمپرسورها، نوار نقاله‌ها و ماشین‌آلات تولید استفاده می‌شود.
