نحوه کار اینورتر سه فاز
نحوه کار اینورتر سه فاز یکی از کلیدی‌ترین عوامل در هدایت و کنترل دقیق موتورهای صنعتی است که به مهندسان امکان می‌دهد سرعت، گشتاور و عملکرد تجهیزات را به صورت کاملاً بهینه مدیریت کنند. اینورترها با تبدیل برق متناوب به جریان قابل تنظیم و اعمال الگوریتم‌های سوئیچینگ پیشرفته، موتور را قادر می‌سازند تا با دقت و کارایی بالا عمل کند. بسیاری از متخصصان صنعتی برای انتخاب هوشمندانه و دستیابی به عملکرد بهینه، از تجربه عملی استفاده از اینورتر پنتاکس سه فاز بهره می‌گیرند و با اطمینان کامل، پروژه‌های خود را با راندمان بالا اجرا می‌کنند.

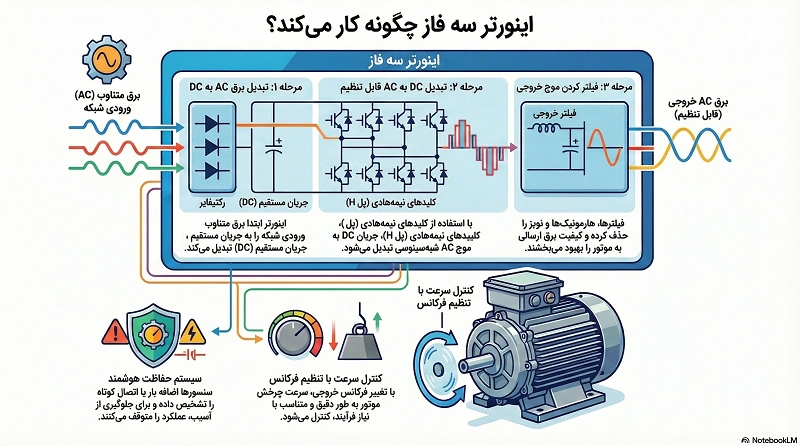

اصول تبدیل برق و سوئیچینگ در اینورتر سه فاز
در این مرحله، اینورتر سه فاز ابتدا برق AC شبکه را به DC تبدیل می‌کند. سپس با استفاده از کلیدهای نیمه‌هادی مانند IGBT یا MOSFET، جریان DC به AC با فرکانس و ولتاژ قابل تنظیم تبدیل می‌شود. سوئیچینگ دقیق این کلیدها، با الگوریتم PWM، موج خروجی شبه‌سینوسی تولید می‌کند که موتور می‌تواند به صورت روان و پایدار با آن کار کند. این فرآیند نه تنها سرعت و گشتاور موتور را کنترل می‌کند، بلکه هارمونیک‌ها را کاهش داده و تلفات انرژی را به حداقل می‌رساند. طراحی مدارهای کنترلی داخلی و حساسیت سنسورها، باعث می‌شود پاسخ موتور به تغییرات بار سریع و دقیق باشد و تجربه عملی در استفاده از اینورتر پنتاکس نشان می‌دهد که پیاده‌سازی صحیح سوئیچینگ، دوام موتور را افزایش می‌دهد.
نقش پل H در ایجاد موج سینوسی برای موتور سه فاز
پل H یکی از اجزای کلیدی اینورتر سه فاز است که جریان مستقیم را به جریان متناوب تبدیل می‌کند. با کنترل زمان‌بندی روشن و خاموش شدن چهار کلید نیمه‌هادی، موج خروجی شبه‌سینوسی ایجاد شده و موتور سه فاز می‌تواند با سرعت و گشتاور مورد نظر کار کند. این ساختار همچنین از آسیب‌های ناشی از جریان غیر یکنواخت جلوگیری می‌کند و امکان کنترل دقیق عملکرد موتور را فراهم می‌آورد. استفاده از پل H در عمل، همراه با کنترل PWM و مدارهای محافظتی، باعث افزایش بهره‌وری و کاهش خرابی‌ها می‌شود.
فیلترهای خروجی اینورتر سه فاز و بهبود کیفیت برق موتور
فیلترهای خروجی در اینورتر سه فاز نقش مهمی در کاهش هارمونیک‌ها و بهبود کیفیت موج خروجی ایفا می‌کنند. بدون این فیلترها، موج PWM می‌تواند باعث نویز، لرزش و افزایش دمای موتور شود. فیلترهای LC و سینوسی، ولتاژ را تثبیت کرده و جریان موتور را یکنواخت می‌کنند. انتخاب نوع فیلتر بسته به ظرفیت موتور و شرایط محیطی اهمیت دارد. فیلترهای مناسب موجب کاهش تلفات انرژی و افزایش عمر موتور می‌شوند.
کنترل ولتاژ و تنظیم گشتاور موتور
کنترل ولتاژ، مستقیماً گشتاور تولیدی موتور را تحت تاثیر قرار می‌دهد. اینورترها با تنظیم ولتاژ خروجی، جریان کشیده شده توسط موتور را مدیریت کرده و گشتاور دلخواه را ایجاد می‌کنند. این قابلیت برای راه‌اندازی نرم، کاهش شوک‌های مکانیکی و محافظت از تجهیزات حیاتی است. الگوریتم‌های کنترل مانند V/F و کنترل برداری، پاسخ سریع موتور به تغییرات بار را تضمین می‌کنند. در صنایع حساس، استفاده از این کنترل‌ها باعث افزایش راندمان، کاهش مصرف انرژی و افزایش عمر مفید موتور می‌شود.
کنترل فرکانس و تنظیم سرعت موتور
با تنظیم فرکانس خروجی اینورتر، سرعت موتور سه فاز به طور دقیق کنترل می‌شود و تغییر فرکانس باعث تغییر سرعت میدان مغناطیسی استاتور می‌شود، به طوری که موتور مطابق نیاز فرآیند می‌چرخد. این قابلیت به کاهش مصرف انرژی و افزایش دقت در سیستم‌های صنعتی کمک می‌کند و در کاربردهایی مانند پمپاژ و تهویه، تغییر فرکانس بدون توقف موتور، کنترل روان جریان مایع یا هوا را ممکن می‌سازد. برای مشاهده مثال‌های عملی و نمودارهای تنظیم سرعت موتور، متخصصان می‌توانند از راهنمایی‌های نمایندگی اینورتر پنتاکس استفاده کنند. به‌کارگیری این تکنیک نه تنها راندمان موتور را افزایش می‌دهد، بلکه نیاز به تعمیرات دوره‌ای را کاهش داده و طول عمر تجهیزات را بهبود می‌بخشد.
سیستم حفاظت اینورتر و پیشگیری از اضافه بار
سیستم حفاظت اینورتر سه فاز مانع آسیب به موتور و خود اینورتر می‌شود و نقش مهمی در نحوه کار اینورتر سه فاز دارد. این سیستم جریان و ولتاژ خروجی را به‌صورت لحظه‌ای پایش کرده و در صورت اضافه بار، اضافه ولتاژ یا اتصال کوتاه، عملکرد را محدود یا متوقف می‌کند. سنسورها و مدارهای کنترلی داخلی، پاسخ سریع و دقیق به شرایط غیرعادی دارند و از بروز خرابی‌های احتمالی جلوگیری می‌کنند. این مکانیزم‌ها باعث افزایش ایمنی کارکنان و کاهش هزینه‌های نگهداری می‌شوند. اجرای دقیق سیستم حفاظتی و رعایت نکات نصب و راه‌اندازی، تضمین می‌کند که موتور و اینورتر طول عمر بالایی داشته و عملکردی پایدار و قابل اعتماد ارائه دهند.
تأثیر نوع بار بر عملکرد و راندمان اینورتر
نوع بار متصل به موتور، تأثیر مستقیم بر عملکرد و راندمان اینورتر دارد. بارهای سلفی مانند پمپ‌ها و فن‌ها جریان هجومی بالایی ایجاد می‌کنند، در حالی که بارهای مقاومتی جریان پایدار دارند. اگر نوع بار به درستی مدیریت نشود، ممکن است موجب داغ شدن اجزای داخلی، افزایش هارمونیک‌ها و در نهایت نیاز به تعمیر اینورتر شود. انتخاب مناسب الگوریتم کنترل و تنظیم دقیق پارامترها، علاوه بر بهینه‌سازی راندمان، ریسک خرابی و توقف‌های ناخواسته را کاهش می‌دهد. تجربه عملی نشان می‌دهد که بررسی و نگهداری منظم اینورتر، به خصوص در شرایط بارهای سنگین و ناپایدار، نقش مهمی در پیشگیری از خرابی‌های جدی دارد. برای موارد عملی تعمیر و نگهداری، متخصصان می‌توانند از خدمات تعمیر اینورتر پنتاکس استفاده کنند و عملکرد پایدار سیستم را تضمین کنند.
جمع‌بندی
نحوه کار اینورتر سه فاز نقش اساسی در کنترل دقیق موتورهای صنعتی دارد و بهینه‌سازی مصرف انرژی و افزایش طول عمر تجهیزات را تضمین می‌کند. آشنایی با اجزای داخلی شامل پل H، فیلترهای خروجی، کنترل ولتاژ و فرکانس و سیستم‌های حفاظتی، به عملکرد پایدار و کاهش هزینه‌های نگهداری کمک می‌کند. همچنین، توجه به نوع بار و انتخاب صحیح اینورتر باعث افزایش راندمان و کاهش خرابی‌ها می‌شود.
سوالات متداول
۱. اینورتر سه فاز چگونه سرعت موتور را کنترل می‌کند؟
با تغییر فرکانس خروجی، سرعت میدان مغناطیسی استاتور تغییر کرده و موتور مطابق آن می‌چرخد.
۲. پل H چه نقشی در عملکرد اینورتر دارد؟
پل H جریان DC را به AC تبدیل می‌کند و موج شبه‌سینوسی برای موتور تولید می‌کند تا کنترل دقیق سرعت و گشتاور ممکن شود.
۳. تفاوت اینورتر ترانس دار و بدون ترانس چیست؟
ترانس دار ایزولاسیون کامل دارد، سنگین‌تر و گران‌تر است؛ بدون ترانس سبک‌تر، بازده بالاتر و هزینه کمتر دارد.
۴. فیلترهای خروجی چه تاثیری روی موتور دارند؟
فیلترها هارمونیک‌ها را کاهش داده و موج خروجی را صاف می‌کنند، که راندمان و طول عمر موتور را افزایش می‌دهد.
۵. سیستم حفاظتی اینورتر چگونه از اضافه بار جلوگیری می‌کند؟
سنسورها جریان و ولتاژ را پایش می‌کنند و در صورت شرایط غیرعادی، عملکرد موتور محدود یا متوقف می‌شود تا از آسیب جلوگیری شود.
