انواع vfd

انواع vfd نقش حیاتی در کنترل و بهینه‌سازی عملکرد موتورهای AC دارند و به مهندسین امکان می‌دهند سرعت و گشتاور موتور را دقیقاً مطابق نیاز تنظیم کنند. این دستگاه‌ها با تغییر فرکانس و ولتاژ برق، مصرف انرژی را کاهش می‌دهند و فشار مکانیکی وارد بر موتور را کم می‌کنند. استفاده از انواع vfd در صنایع مختلف از جمله تهویه مطبوع، پمپاژ آب، خطوط تولید و سیستم‌های حمل‌ونقل باعث افزایش بهره‌وری و طول عمر تجهیزات می‌شود. بررسی طرز کار اینورتر نیز به مهندسین کمک می‌کند تا با اصول عملکرد این تجهیزات، بهتر آشنا شوند.

معرفی انواع vfd

vfd یا تغذیه‌گر تغییر فرکانس، یک دستگاه الکترونیکی است که برای کنترل سرعت و گشتاور موتورهای AC طراحی شده است. این تجهیز با تغییر فرکانس و ولتاژ برق ورودی به موتور، امکان تنظیم دقیق سرعت چرخش آن را فراهم می‌کند و مصرف انرژی را بهینه می‌سازد. اساس کار vfd بر الکترونیک قدرت و مدارهای سوئیچینگ مدرن است که توانایی تبدیل جریان متناوب به جریان با فرکانس و ولتاژ قابل تنظیم را دارند. استفاده از vfd در سیستم‌های صنعتی، علاوه بر کنترل بهتر عملکرد موتور، مزایایی مانند کاهش فشار مکانیکی، کاهش جریان راه‌اندازی و جلوگیری از نوسانات شبکه برق را نیز به همراه دارد. vfd ‌ها معمولاً شامل یک مبدل AC به DC و سپس مبدل DC به AC با فرکانس متغیر هستند.

متن انگلیسی:

We’ll explore the five main types of VFDs – Voltage Source Inverter (VSI) Drives, Current Source Inverter (CSI) Drives, Pulse Width Modulation (PWM) Drives, Direct Torque Control (DTC) Drives, and Multi-Level Inverter Drives

ترجمه فارسی:

پنج نوع اصلی VFD داریم: درایو اینورتر منبع ولتاژ (VSI) – درایو اینورتر منبع جریان (CSI) – درایو مدولاسیون پهنای پالس (PWM) – درایو کنترل مستقیم گشتاور (DTC) – درایو اینورتر چند سطحی (Multi-Level Inverter)

emotron

نام‌های دیگر vfd

vfd به عنوان یک دستگاه پرکاربرد، در منابع مختلف با نام‌های متفاوتی شناخته می‌شود. یکی از نام‌های رایج آن AC Drive یا Inverter Drive است که به توانایی دستگاه در تبدیل و کنترل جریان AC اشاره دارد. برخی منابع آن را Variable Speed Drive یا Adjustable Frequency Drive) AFD) نیز می‌نامند که بر قابلیت تغییر سرعت و فرکانس موتور تأکید دارند. این نام‌های متنوع، بسته به حوزه صنعتی و استانداردهای فنی، ممکن است متفاوت باشند. با وجود تفاوت اسامی، عملکرد اصلی vfd یکسان است: کنترل دقیق سرعت و گشتاور موتور AC. آشنایی با این نام‌ها به مهندسین و تکنسین‌ها کمک می‌کند تا در مستندات فنی، کتابخانه‌ها و منابع آموزشی، اطلاعات صحیح و کاربردی را پیدا کنند.

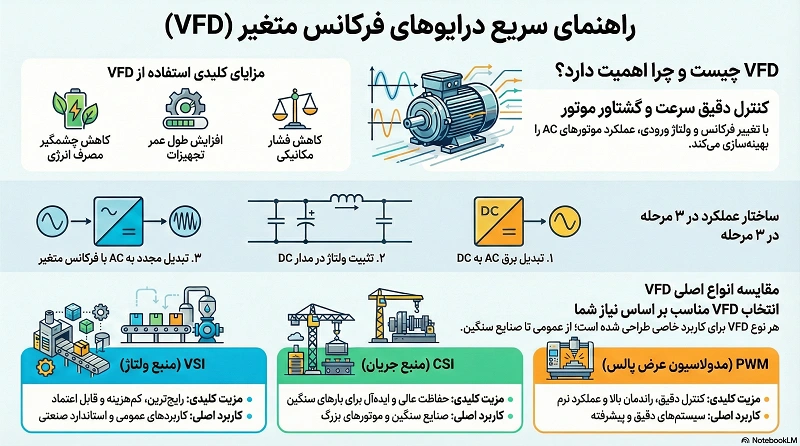

عملکرد و ساختار vfd

ساختار vfd شامل سه بخش اصلی است: یک مبدل AC به DC، یک مدار واسط DC و یک مبدل DC به AC با فرکانس متغیر. عملکرد vfd به این صورت است که برق متناوب ورودی ابتدا توسط مبدل AC به DC تبدیل می‌شود و سپس ولتاژ و جریان DC توسط اینورتر به AC با فرکانس دلخواه تبدیل می‌گردد. این فرکانس قابل تنظیم، سرعت چرخش موتور را کنترل می‌کند و امکان ایجاد گشتاور دقیق را فراهم می‌آورد. علاوه بر این، vfd ‌ها شامل مدارهای حفاظتی، خنک‌کننده و سیستم‌های کنترلی پیشرفته هستند که عملکرد ایمن و پایدار را تضمین می‌کنند. با استفاده از انواع vfd ، مصرف انرژی بهینه می‌شود و استهلاک مکانیکی موتور کاهش می‌یابد.

بخش‌های اصلی vfd

اینورتر vfd از چند بخش کلیدی تشکیل شده است که هر کدام نقش مهمی در عملکرد دستگاه دارند. این بخش‌ها شامل مبدل AC به DC، بخش DC Link، اینورتر و مدارهای کنترل هستند. مبدل AC به DC وظیفه تبدیل جریان متناوب ورودی به جریان مستقیم را دارد. بخش DC Link با ذخیره‌سازی و تثبیت ولتاژ DC، جریان یکنواختی برای اینورتر فراهم می‌کند. اینورتر پنتاکس نیز، میتواند جریان DC را به AC با فرکانس متغیر تبدیل می‌کند و سرعت موتور را کنترل می‌نماید. علاوه بر این، مدارهای کنترل شامل پردازنده‌ها و سنسورهایی هستند که نظارت بر ولتاژ، جریان و دما را انجام می‌دهند و عملکرد ایمن و بهینه دستگاه را تضمین می‌کنند. وجود سیستم‌های حفاظتی، خنک‌کننده و نمایشگرهای دیجیتال، به بهره‌برداری آسان و پایدار کمک می‌کنند.

انواع مختلف vfd

انواع vfd با توجه به طراحی و نحوه عملکرد، به دسته‌های مختلف تقسیم می‌شوند که هر کدام برای کاربرد خاصی مناسب هستند. این تقسیم‌بندی شامل:

• VFD نوع VSI) Voltage Source Inverter)
• VFD نوع CSI) Current Source Inverter)
• VFD نوع PWM) Pulse Width Modulation)
• VFD‌های چند سطحی (Multilevel)

vfd نوع VSI

vfd نوع VSI یا مبدل منبع ولتاژ، رایج‌ترین نوع vfd است که ولتاژ DC ثابت به اینورتر تغذیه می‌شود و AC با فرکانس متغیر تولید می‌گردد. از مزایای این نوع می‌توان به سادگی مدار، هزینه کمتر، عملکرد قابل اعتماد و قابلیت کنترل آسان موتور اشاره کرد. این نوع VFD توانایی ارائه گشتاور بالا در سرعت پایین را نیز دارد و برای کاربردهای صنعتی معمول بسیار مناسب است. با این حال، معایبی نیز دارد؛ از جمله نیاز به فیلتراسیون برای کاهش هارمونیک‌ها، حساسیت به اتصال کوتاه و جریان هجومی بالا در زمان راه‌اندازی. در مجموع، VSI به دلیل مزایای عملیاتی و اقتصادی، یکی از پرکاربردترین انتخاب‌ها برای موتورهای AC در صنایع مختلف محسوب می‌شود.

vfd نوع CSI

vfd نوع CSI یا مبدل منبع جریان، جریان DC ثابت به اینورتر ارائه می‌کند و ولتاژ AC خروجی آن قابل تنظیم است. این نوع vfd به دلیل توانایی ارائه جریان راه‌اندازی بالا، حفاظت بهتر موتور در برابر اتصال کوتاه و عملکرد قابل اعتماد در سیستم‌های بزرگ با موتورهای القایی، در کاربردهای صنعتی سنگین بسیار مورد استفاده قرار می‌گیرد. استفاده از CSI باعث می‌شود موتور در شرایط بارهای سنگین و راه‌اندازی دشوار، عملکردی پایدار و قابل پیش‌بینی داشته باشد. با این حال، CSI معایبی نیز دارد؛ از جمله پیچیدگی مدار، هزینه بالاتر و نیاز به فیلترهای اضافی برای کاهش هارمونیک‌ها. به همین دلیل، برای انتخاب درست و مقایسه با انواع دیگر vfd ، بررسی مزایا و معایب اینورتر می‌تواند دید جامع و کاربردی ارائه دهد و کمک کند تا بهترین گزینه برای شرایط صنعتی خود را انتخاب کنید.

vfd نوع PWM

نوع PWM یا مدولاسیون عرض پالس، با استفاده از تکنیک تغییر عرض پالس، AC خروجی با شکل موج شبه سینوسی تولید می‌کند. این نوع vfd مزایای بسیاری دارد، از جمله کنترل دقیق سرعت، کاهش هارمونیک‌ها، بهبود بازده انرژی و عملکرد نرم موتور. به کمک PWM، موتور می‌تواند با راندمان بالا و نوسانات کمتر عمل کند و طول عمر تجهیزات افزایش یابد. همچنین، این نوع vfd برای کاربردهایی که نیاز به کنترل دقیق گشتاور و سرعت دارند، ایده‌آل است. از معایب آن می‌توان به پیچیدگی مدار، هزینه نسبتاً بالاتر و نیاز به تجهیزات حفاظتی پیشرفته اشاره کرد. با این وجود، به دلیل قابلیت‌های کنترلی بالا و کاهش استهلاک مکانیکی، PWM در صنایع پیشرفته و سیستم‌های حساس گزینه بسیار محبوبی است.

معیارها و نکات انتخاب vfd مناسب

انتخاب اینورتر فرکانس متغیر مناسب مستلزم توجه به چند معیار کلیدی است. ابتدا باید نوع موتور، توان مورد نیاز و محدوده سرعت مشخص شوند. سپس، عوامل محیطی مانند دمای کاری، رطوبت، گرد و غبار و شرایط نصب بررسی می‌شود. دیگر نکات مهم شامل کنترل جریان راه‌اندازی، قابلیت اصلاح هارمونیک‌ها، عملکرد در شرایط بارهای متغیر و قابلیت تعمیر و نگهداری آسان است. علاوه بر این، باید به سازگاری با شبکه برق و استانداردهای صنعتی توجه داشت. استفاده از برندهای معتبر و دارای پشتیبانی فنی نیز اهمیت دارد. انتخاب درست vfd باعث کاهش مصرف انرژی، افزایش طول عمر موتور و کاهش هزینه‌های نگهداری می‌شود.

جمع‌بندی

انواع vfd ابزارهای حیاتی در کنترل و بهینه‌سازی موتورهای AC هستند که با تغییر فرکانس و ولتاژ، سرعت و گشتاور موتور را دقیقاً تنظیم می‌کنند. این دستگاه‌ها با کاهش مصرف انرژی، کاهش فشار مکانیکی و افزایش طول عمر تجهیزات، بهبود قابل توجهی در عملکرد سیستم‌های صنعتی ایجاد می‌کنند. انتخاب نوع مناسب vfd ، چه VSI، CSI یا PWM، بستگی به نیاز صنعتی، بار کاری و شرایط محیطی دارد. همچنین، با استفاده از منابع معتبر و راهنمایی کارشناسان پنتاکس کالا، می‌توان از کیفیت و عملکرد بهینه دستگاه‌ها اطمینان حاصل نمود.

سوالات متداول

۱. vfd چیست و چه کاربردی دارد؟
vfd دستگاهی است که با تغییر فرکانس و ولتاژ موتور AC، سرعت و گشتاور آن را کنترل می‌کند. کاربرد آن شامل صنایع تهویه، پمپاژ، خطوط تولید و سیستم‌های حمل‌ونقل است.

۲. تفاوت VSI و CSI چیست؟
VSI مبتنی بر ولتاژ DC ثابت است و برای کاربردهای عمومی مناسب است، در حالی که CSI جریان DC ثابت دارد و برای بارهای سنگین و موتورهای بزرگ کاربرد دارد.

۳. PWM چه مزیتی نسبت به دیگر انواع دارد؟
PWM با کنترل دقیق عرض پالس، مصرف انرژی را کاهش می‌دهد، هارمونیک‌ها را کم می‌کند و عملکرد نرم و دقیق موتور را فراهم می‌نماید.

۴. چگونه بهترین vfd را انتخاب کنیم؟
با توجه به نوع موتور، توان مورد نیاز، شرایط محیطی، کنترل جریان راه‌اندازی و سازگاری با شبکه برق می‌توان vfd مناسب را انتخاب کرد.

۵. آیا برند معتبر اهمیت دارد؟
بله، استفاده از برندهای معتبر مانند پنتاکس باعث اطمینان از کیفیت، طول عمر و پشتیبانی فنی مناسب می‌شود.
