برق سه فاز چند ولت است؟
برق سه فاز یکی از مهم‌ترین و پرکاربردترین نوع سیستم‌های توزیع انرژی الکتریکی در دنیاست. بسیاری از تأسیسات صنعتی، موتورهای الکتریکی بزرگ، دستگاه‌های تهویه مطبوع، و حتی برخی از تجهیزات ساختمانی به برق سه فاز نیاز دارند. اما یکی از پرتکرارترین سؤالاتی که در این زمینه مطرح می‌شود این است که برق سه فاز چند ولت است؟ برای پاسخ به این سؤال، باید ابتدا مفاهیم پایه‌ای مربوط به ولتاژ، سیستم‌های توزیع و ساختار برق سه فاز را بشناسیم. در این مقاله از پنتاکس کالا قصد داریم به زبان ساده و کاملاً تخصصی، این موضوع را برای شما باز کنیم تا در انتهای مقاله، درک دقیقی از ولتاژ برق سه فاز داشته باشید.
برق سه فاز چیست و چه تفاوتی با برق تک‌فاز دارد؟

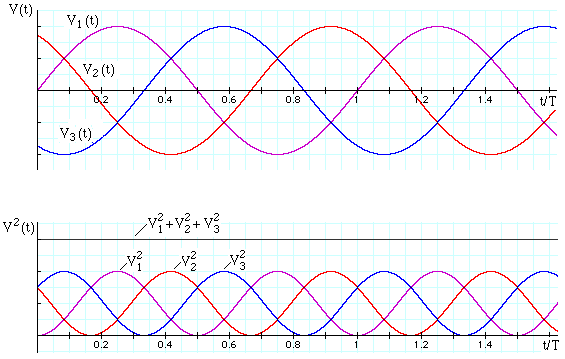

در برق تک‌فاز، ما تنها با یک جریان و یک ولتاژ AC مواجه هستیم که معمولاً برای مصارف خانگی مانند روشنایی، یخچال، تلویزیون و غیره استفاده می‌شود. اما در سیستم برق سه فاز، ما با سه جریان متفاوت سر و کار داریم که هرکدام از آن‌ها با 120 درجه اختلاف فاز نسبت به دیگری حرکت می‌کنند. این اختلاف فاز باعث می‌شود که توان خروجی سیستم بسیار پایدارتر و پیوسته‌تر باشد، چرا که در هر لحظه، حداقل یکی از فازها در حال تأمین حداکثر توان است. همین موضوع باعث شده که برق سه فاز انتخاب اول صنایع و تجهیزات قدرت بالا باشد.
ولتاژ در برق سه فاز چگونه اندازه‌گیری می‌شود؟
برای پاسخ دقیق به سؤال «برق سه فاز چند ولت است؟» باید تفاوت دو نوع ولتاژ در سیستم‌های سه فاز را درک کنیم: ولتاژ فاز و ولتاژ خط.
ولتاژ فاز (Phase Voltage) ولتاژی است که بین یکی از فازها و نول اندازه‌گیری می‌شود. این همان ولتاژی است که در خانه‌های مسکونی به طور معمول استفاده می‌شود. در حالی که ولتاژ خط (Line Voltage) به ولتاژی گفته می‌شود که بین دو فاز اندازه‌گیری می‌گردد. در سیستم سه فاز، ولتاژ خط همیشه بزرگ‌تر از ولتاژ فاز است.
برای مثال، در ایران که از سیستم 230/400 ولت استفاده می‌شود، ولتاژ فاز برابر با 230 ولت و ولتاژ خط برابر با 400 ولت است. این مقادیر طبق استاندارد IEC (کمیسیون بین‌المللی الکتروتکنیک) در اکثر کشورهای دنیا از جمله ایران، کشورهای اروپایی، آسیایی و بسیاری از کشورهای دیگر رایج است.
در صورتی که به تعمیر اینورتر پنتاکس نیاز دارید، وارد شوید.
چرا ولتاژ خط بیشتر از ولتاژ فاز است؟
برای درک این موضوع باید به فرمول ساده‌ای از مثلثات توجه کنیم. وقتی سه فاز با اختلاف فاز 120 درجه نسبت به هم تولید می‌شوند، ولتاژ بین دو فاز از جمع برداری آن‌ها به دست می‌آید. در نتیجه، طبق روابط ریاضی، ولتاژ خط در یک سیستم سه فاز متعادل، برابر با √3 (ریشه‌ی دوم عدد ۳، یعنی تقریباً ۱٫۷۳) برابر ولتاژ فاز است. به بیان دیگر:
ولتاژ خط = √3 × ولتاژ فاز
اگر ولتاژ فاز 230 ولت باشد، ولتاژ خط برابر است با:
400 = 230 × 1.73
بنابراین، وقتی شما می‌شنوید که برق سه فاز 400 ولت است، در واقع منظور همان ولتاژ خط است که بین دو فاز اندازه‌گیری شده.
ولتاژ برق سه فاز در کشورهای مختلف چقدر است؟
ولتاژ برق سه فاز بسته به کشور و استانداردهای آن می‌تواند متفاوت باشد. در ایران و بیشتر کشورهای اروپایی، از سیستم ولتاژ 230/400 ولت استفاده می‌شود. اما در برخی کشورها مانند آمریکا، سیستم 120/208 ولت یا 277/480 ولت رایج است. به طور مثال، در سیستم 120/208 ولت، ولتاژ فاز برابر با 120 ولت و ولتاژ خط برابر با 208 ولت است. این تفاوت‌ها ناشی از انتخاب ترانسفورماتورها، نوع شبکه توزیع و استانداردهای داخلی کشورهاست.
در صنعت سنگین، ممکن است از سیستم‌هایی با ولتاژ بالاتر مثل 6 کیلوولت، 11 کیلوولت، 20 کیلوولت یا حتی بیشتر استفاده شود. البته این ولتاژها دیگر به صورت مستقیم وارد تجهیزات نمی‌شوند بلکه در پست‌های برق با استفاده از ترانسفورماتور کاهش می‌یابند تا به ولتاژ مناسب برای تجهیزات برسند.
اتصال ستاره و مثلث در تعیین ولتاژ سه فاز
یکی دیگر از عواملی که بر نوع ولتاژ در سیستم سه فاز تأثیرگذار است، نوع اتصال سیم‌پیچ‌ها در موتور یا تجهیزات است. دو نوع رایج اتصال، اتصال ستاره (Y) و اتصال مثلث (Δ) هستند.
در اتصال ستاره، هر کلاف سیم‌پیچ به نول متصل می‌شود و ولتاژ فاز همان ولتاژ بین هر فاز و نول است. اما در اتصال مثلث، نول وجود ندارد و هر کلاف بین دو فاز قرار می‌گیرد، بنابراین در این حالت ولتاژ خط مستقیماً روی هر کلاف می‌افتد.
در نتیجه، اگر شما یک موتور سه فاز داشته باشید که قابلیت اتصال به صورت ستاره یا مثلث را دارد، در حالت ستاره ولتاژ ورودی باید برابر با ولتاژ فاز باشد (مثلاً 230 ولت)، اما در حالت مثلث باید از ولتاژ خط استفاده شود (مثلاً 400 ولت). انتخاب این حالت بستگی به طراحی موتور و شبکه برق دارد.
آیا برق سه فاز خطرناک‌تر از برق تک‌فاز است؟
بله، به دلیل ولتاژ بالاتر و توان بیشتر، برق سه فاز خطرناک‌تر از برق تک‌فاز است و حتماً باید هنگام کار با آن، اصول ایمنی به دقت رعایت شود. شوک الکتریکی ناشی از برق سه فاز می‌تواند بسیار جدی‌تر باشد و حتی منجر به مرگ شود. به همین دلیل، در تأسیسات صنعتی، رعایت اصول ایمنی برق، استفاده از تابلوهای استاندارد، کلیدهای حفاظت جان (RCD) و آموزش پرسنل ضروری است.
برای مشاهده علت چشمک زدن چراغ قرمز محافظ برق وارد شوید.
برق سه فاز خانگی وجود دارد؟
در برخی ساختمان‌ها یا مجتمع‌های بزرگ، برق سه فاز به دلیل مصرف بالا مورد استفاده قرار می‌گیرد. مثلاً آسانسورها، پمپ‌های آب، سیستم‌های تهویه یا کولرهای صنعتی که نیاز به توان بالاتری دارند، اغلب از برق سه فاز تغذیه می‌شوند. در این حالت، واحدهای مسکونی معمولاً فقط از یکی از فازها برای مصارف عمومی مثل روشنایی و لوازم برقی استفاده می‌کنند، اما تجهیزات خاص از برق سه فاز بهره می‌برند.
برای استفاده از برق سه فاز در منزل، باید از اداره برق مجوز گرفته شود و سیم‌کشی منزل باید کاملاً مطابق استاندارد و اصول ایمنی طراحی شده باشد.
چگونه بفهمیم ولتاژ برق سه فاز چقدر است؟
برای اندازه‌گیری ولتاژ برق سه فاز می‌توان از مولتی‌متر یا ولت‌متر مخصوص استفاده کرد. کافی است ولتاژ بین دو فاز را اندازه‌گیری کنید تا ولتاژ خط مشخص شود. همچنین اگر بین یک فاز و نول اندازه‌گیری کنید، ولتاژ فاز مشخص می‌شود.
در ایران، به‌صورت استاندارد:
- ولتاژ فاز برابر با 230 ولت است.
- ولتاژ خط برابر با 400 ولت است.
اما اگر در مکانی خاص با سیستم متفاوت کار می‌کنید، حتماً باید ولتاژ را اندازه‌گیری کنید یا اطلاعات فنی شبکه توزیع آن منطقه را از اداره برق دریافت نمایید.
جمع‌بندی
در پاسخ نهایی به این سؤال که برق سه فاز چند ولت است، باید گفت که هیچ عدد ثابتی برای تمام دنیا وجود ندارد، اما در ایران و بیشتر کشورهای مطابق با استاندارد IEC، برق سه فاز دارای ولتاژ فاز 230 ولت و ولتاژ خط 400 ولت است. این مقادیر برای بیشتر کاربردهای صنعتی و تجاری استفاده می‌شوند و امکان استفاده از آن‌ها در ساختمان‌های مسکونی نیز وجود دارد.
درک تفاوت بین ولتاژ خط و فاز، نوع اتصال (ستاره یا مثلث)، و شناخت استانداردهای برق در کشور، برای انتخاب درست تجهیزات و ایمنی کار بسیار حیاتی است. اگر در پروژه‌ای با برق سه فاز سروکار دارید، حتماً از متخصصین برق مشاوره بگیرید و از ابزارهای مناسب برای اندازه‌گیری استفاده کنید تا ایمنی، دقت و کارایی سیستم تضمین شود.
