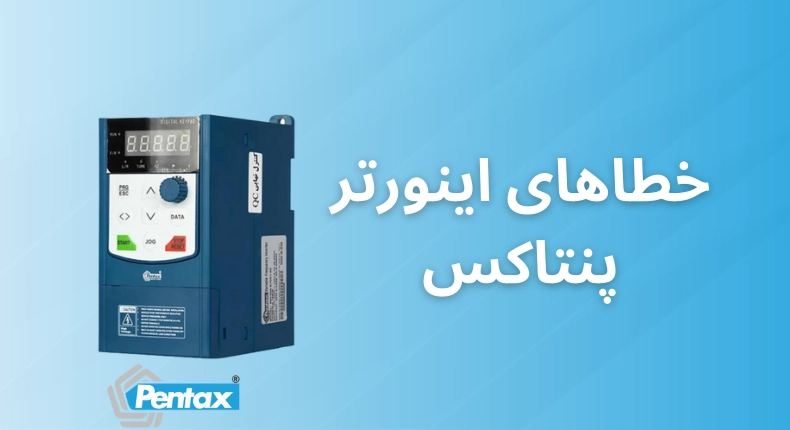

خطاهای اینورتر پنتاکس؛ بررسی کدهای خطا + رفع ارور

اینورتر پنتاکس یک دستگاه الکترونیکی است که به وسیله تبدیل‌های الکترونیکی مختلف، جریان مستقیم (DC) را که از منابع انرژی مانند باتری‌ها یا پنل‌های خورشیدی تامین می‌شود، به جریان متناوب (AC) تبدیل می‌کند. همان‌طور که می‌دانید، مانند هر دستگاه الکترونیکی دیگر، احتمال بروز خطاهایی در اینورتر پنتاکس نیز وجود دارد که می‌توانند باعث اختلال در عملکرد دستگاه بشوند؛ که کارکرد حفاظتی دستگاه را فعال می‌کنند و خروجی درایو از حرکت باز می‌ماند. در این مقاله قرار است کدهای خطای اینورتر پنتاکس و راهکارهای آن را بررسی می‌کنیم.

کدهای خطای اینورتر پنتاکس

کدهای خطای اینورترهای پنتاکس به صورت مختلفی ظاهر می‌شوند و بسته به مدل و نوع اینورتر، ممکن است تفاوت‌هایی داشته باشند. این کدها به کاربر کمک می‌کنند تا مشکلات را شناسایی و رفع کند. در زیر چند کد خطای رایج و نحوه نمایش آن‌ها بر روی اینورتر پنتاکس توضیح داده شده است:

خطاهای اینورتر پنتاکس «کد خطای Err01»  حفاظت از واحد اینورتر

دلایل کد خطای Err01

• اتصال کوتاه مدار خروجی اینورتر
• کابل‌کشی طولانی بین موتور و اینورتر
• اضافه دمای ماژول
• شل بودن سیم‌کشی داخلی اینورتر
• ایراد برد کنترل اصلی
• ایراد برد درایو
• ایراد ماژول اینورتر

رفع کد خطای Err01

• اشتباهات و ایرادهای خارجی را حل کنید.
• فیلتر راکتور را به خروجی اینورتر اضافه کنید.
• مجرای هوا و فن را کنترل کنید و اشکالات موجود آن را از بین ببرید.
• تماس سیم‌های اتصال را بررسی کنید.

خطاهای اینورتر پنتاکس «کد خطای Err02» افزودن جریان شتاب مثبت ACC

دلایل رخ دادن کد خطای Err02

• زمان شتاب بسیار کوتاه است.
• افزایش اندازه گشتاور یا منحنی V/F نامناسب است.
• پایین بودن ولتاژ
• امکان اتصال مدار خروجی اینورتر به زمین یا کوتاه شدن اتصال
• دستگاه توان شناخت پارامترهای موتور را ندارد.
• راه‌اندازی موتور در حال چرخش
• بالا رفتن ناگهانی بار در فرایند شتاب‌گیری
• انتخاب توان اینورتر پایین‌تر از موتور

رفع کد خطای Err02

• زمان شتاب را افزایش دهید.
• افزایش گشتاور دستی یا منحنی V/F را تنظیم کنید.
• خطاهای خارجی اینورتر را از بین ببرید.
• ولتاژ را در محدوده معمولی تنظیم کنید.
• پارامترهای موتور را شناسایی کنید.
• انتخاب مد ردیابی سرعت موتور یا راه‌اندازی مجدد پس از توقف کامل موتور
• افزایش ناگهانی بار را هنگام شتاب گرفتن موتور لغو کنید.
• اینورتر با توان مناسب با موتور را انتخاب کنید.

خطاهای اینورتر پنتاکس «کد خطای Err03» اضافه جریان هنگام شتاب کاهنده Dec

دلایل کد خطای Err03

• امکان اتصال مدار خروجی اینورتر به زمین یا کوتاه شدن اتصال
• حالت کنترل برداری بدون شناسایی پارامترهای موتور
• زمان کاهش سرعت بسیار کوتاه شده است.
• پایین بودن ولتاژ
• افزایش ناگهانی بار در فرایند توقف موتور
• استفاده نکردن از مقاومت ترمز یا واحد ترمز

رفع کد خطای Err03

• اشکالات خارجی را از میان بردارید.
• پارامترهای موتور را شناسایی کنید.
• بر زمان کاهش سرعت بیافزایید.
• ولتاژ پایین
• افزایش ناگهانی بار هنگام توقف موتور را لغو کنید.
• نصب واحد ترمز و مقاومت آن

«کد خطای Err04» اضافه جریان در سرعت ثابت

دلایل کد خطای Err04

• امکان اتصال مدار خروجی اینورتر به زمین یا کوتاه شدن اتصال
• ایجاد حالت کنترل بدون شناختن پارامترهای تعریف‌شده برای موتور
• ولتاژ پایین
• افزایش ناگهانی بار
• انتخاب توان اینورتر پایین‌تر از موتور

رفع کد خطای Err04

• اشکالات خارجی را از میان بردارید.
• شناسایی پارامترهای موتور
• ولتاژ را در محدوده معمولی تنظیم کنید.
• افزایش ناگهانی بار را لغو کنید.
• انتخاب اینورتر با توان بالاتر متناسب با موتور

خطاهای اینورتر پنتاکس «کد خطای Err05» اضافه ولتاژ در شتاب افزاینده ACC

دلایل کد خطای Err05

• مشکل در واحد ترمز
• ولتاژ ورودی بالا
• بکار بردن نیروی خارجی به موتور در طول فرایند شتاب
• زمان شتاب بسیار کوتاه است.

رفع کد خطای Err05

• بررسی و نصب ترمز
• ولتاژ را در محدوده معمولی تنظیم کنید.
• نیروی خارجی را قطع و مقاومت ترمز را تنظیم کنید.
• زمان شتاب را افزایش دهید.

در صورتی که به دنبال تعمیر اینورتر پنتاکس هستید، با ما در تماس باشید.

خطاهای اینورتر پنتاکس «کد خطای Err06» اضافه ولتاژ هنگام شتاب کاهنده Dec

دلایل کد خطای Err06

• ولتاژ بالا
• بکار بردن نیروی خارجی به موتور در طول فرایند شتاب
• زمان شتاب کاهنده بسیار کوتاه است.
• نصب نبودن واحد ترمز

رفع کد خطای Err06

• ولتاژ را در محدوده معمولی تنظیم کنید.
• قطع کردن نیروی ورودی
• بر زمان کاهش سرعت بیافزایید.
• نصب واحد ترمز

خطاهای اینورتر پنتاکس «کد خطای Err07» اضافه ولتاژ در سرعت ثابت

دلایل کد خطای Err07 به کار بردن نیروی خارجی به موتور و ولتاژ ورودی بالاست. برای برطرف کردن کد خطای Err07 می‌توانید نیروی خارجی را قطع کرده یا مقاومت ترمز را تنظیم کنید.

خطاهای اینورتر پنتاکس «کد خطای Err08» خطای منبع تغذیه کنترل

دلیل اصلی کد خطای Err08 در اینورتر پنتاکس این است که ولتاژ ورودی در محدوده مشخص شده نیست.

برای برطرف کردن کد خطای Err08 می‌توانید ولتاژ را در محدوده معمولی تنظیم کنید.

خطاهای اینورتر پنتاکس «کد خطای Err09» خطای ولتاژ کم

دلایل کد خطای Err09

• قطع برق لحظه‌ای
• مشخص نبودن ولتاژ ورودی
• اشکال در ولتاژ باس DC
• اشکال در یکسو ساز
• ایراد در برد درایو
• ایراد در برد کنترل

راه‌کارهای برطرف کردن کد خطای Err09 ریست کردن دستگاه تنظیم ولتاژ در محدوده اسمی دستگاه است.

خطاهای اینورتر پنتاکس «کد خطای Err10» اضافه بار اینورتر

دلایل کد خطای Err10 انتخاب اینورتر با قدرت کم و بار بیش از اندازه روی موتور یا ایراد مکانیکی موتور

برای برطرف کردن کد خطای Err10 یا باید بار را کم و وضعیت موتور و مکانیک را بررسی کرده یا یک اینورتر با قدرت بیش‌تر انتخاب کنید.

خطاهای اینورتر پنتاکس «کد خطای Err11» اضافه بار موتور

دلایل کد خطای Err11

• انتخاب اینورتر با قدرت کم
• تنظیم نادرست پارامتر P01
• بار بیش از اندازه روی موتور یا ایراد مکانیکی موتور

راه‌کارهای کد خطای Err11

• انتخاب اینورتر با سطح قدرت بیشتر
• P01 را به درستی تنظیم کنید.
• بار را کم کنید و وضعیت موتور و مکانیک را بررسی کنید.

برای جلوگیری از برخی خطاها پیشنهاد می‌کنیم دفترچه راهنمای اینورتر پنتاکس را مطالعه کنید!

خطاهای اینورتر پنتاکس «کد خطای Err12» قطعی فاز ورودی

دلایل کد خطای Err12

• ایراد در برد درایو
• اشکال در حفاظت از رعد و برق BESP
• ایراد در برد کنترل
• اشکال در منبع تغذیه ورودی سه فاز

راه‌کارهای کد خطای Err12

• جایگزین کردن برد درایو، برد کنترل یا کنتاکتور
• با واحد پشتیبانی فنی تماس بگیرید.
• اشکالات خارجی را از میان بردارید.

«کد خطای Err13» قطعی فاز خروجی

دلایل کد خطای Err13

• ایراد در کابل کشی میان موتور و اینورتر
• خروجی سه فاز نامتعادل اینورتر
• ایراد در برد کنترل یا برد درایور
• اشکال در ماژول قدرت

راه‌کارهای کد خطای Err13

• بر طرف کردن مشکلات خارجی
• خروجی سه فاز را بررسی کرده و ایرادات را از بین ببرید.
• با واحد پشتیبانی فنی تماس بگیرید.

خطاهای اینورتر پنتاکس «کد خطای Err14» اضافه بار موتور

دلایل کد خطای Err14

• ایراد در کانال هوا
• مشکل در فن
• بالا بودن دمای محیط
• اشکال در ترمیستور ماژول
• ایراد در ماژول اینورتر

راه‌کارهای برطرف کردن کد خطای Err14

• تمیز کردن گرد و غبار کانال هوا
• تعویض فن
• کاهش دمای محیط
• تعویض ترمیستور
• تعویض ماژول اینورتر

خطاهای اینورتر پنتاکس «کد خطای Err15» اضافه بار موتور

دلایل کد خطای Err15 ورودی سیگنال خطای خارجی از راه DI و IO است. برای برطرف شدن این کد خطا باید اینورتر پنتاکس را ریست کنید.

خطاهای اینورتر پنتاکس «کد خطای Err16» خطای ارتباط سریال

از دیگر خطاهای اینورتر پنتاکس که ممکن است با آن مواجه شوید، می‌توان به خطای Err16 اشاره کرد. عمده دلایل بروز این خطا دلایل زیر هستند:

دلایل کد خطای Err16

• ایراد در کابل ارتباطی
• تنظیم غلط کارت توسعه ارتباطی
• تنظیم غلط پارامترهای ارتباطی گروه
• ایراد در جایگاه دستگاه

راه‌کارهای کد خطای Err16

• کابل ارتباطی را بررسی کنید.
• پارامترهای کارت ارتباطی را درست تنظیم کنید.
• پارامترهای ارتباط سریال را درست تنظیم کنید.
• جایگاه دستگاه را بررسی کنید.

برای آشنایی با راهنمای نصب اینورتر پنتاکس وارد شوید.

خطاهای اینورتر پنتاکس «کد خطای Err17» خطای کنتاکتور

دلایل ایجاد کد خطای Err17 در اینورتر پنتاکس قطعی فاز ورودی و یا ایرادی در برد درایو است. برای برطرف کردن کد خطای Err17 احتمالاً باید برد دستگاه را تعویض کنید.

«کد خطای Err18» خطای بازرسی جریان  در اینورتر پنتاکس

دلایل  کد خطای Err18 وجود مشکلی در برد درایو و  ایراد در یا ترانس‌های هال افکت است. برای برطرف شدن ارور Err18 ممکن است که نیاز شود ترانس‌های هال افکت یا حتی برد درایو را تعویض کنید.

خطاهای اینورتر پنتاکس «کد خطای Err19» خطای تیونینگ موتور

دلایل کد خطای Err19 تنظیم غلط پارامترهای موتور است که برای برطرف کردن آن باید با توجه به پلاک موتور پارامترها را تنظیم کنید.

خطاهای اینورتر پنتاکس «کد خطای Err20» خطای کارت انکودر

دلایل کد خطای Err20 ایراد در انکودر دستگاه است. ممکن است این خطا ناشی از اتصالات یا کارت انکودر باشد. شاید هم دستگاه در تشخیص نوع انکودر به مشکل خورده است. برای برطرف کردن کد خطای Err20 باید تمامی این موارد را برای انکودر چک کنید.

«کد خطای Err21» خطای خواندن و نوشتن در حافظه EEPROM

دلیل ارور و کد خطای Err21 صدمه دیدن حافظخ دستگاه است. برای برطرف کردن این ارور نیز ممکن است نیاز به تعویض برد کنترل اصلی داشته باشیم.

«کد خطای Err22» خطای سخت‌افزاری اینورتر

دلایل کد خطای Err22 اضافی بودن ولتاژ یا جریان ورودی دستگاه است. باید هر دوی این پارامترها برای برطرف کردن این ارور بررسی کنید.

خطاهای اینورتر پنتاکس «کد خطای Err23» خطای اتصال کوتاه زمین

دلیل کد خطای Err23 کوتاهی اتصال موتور به ارت است که برای برطرف کردن آن باید طول کابل را افزایش دهید.

«کد خطای Err26» خطای رسیدن به زمان کل در حال کار

کد خطای Err26 به دلیل پایان زمان کل تنظیم شده در حال کار رخ می‌دهد. اگر با کد خطای Err26، روبه‌رو شدید، که یکی از پرتکرارترین خطاهای اینورتر پنتاکس است، تنها کافی است اطلاعات ثبتی با استفاده از مقدار دهی پارامتر را حذف کنید.

خطاهای اینورتر پنتاکس «کدهای خطای Err27 و Err28» خطای 1 و 2 تعریف شده توسط کاربر

دلایل کدهای خطای Err27 و Err28 خطای تعریف شده کاربر توسط ترمینال چند منظوره DI یا راه ترمینال مجازی IO می‌باشد. برای برطرف کردن این ارورها باید دستگاه خود را ریست کنید.

«کد خطای Err29» خطای رسیدن به زمان کل روشن بودن

دلیل کد خطای Err29 رسیدن به کل زمان روشن بودن تنظیم شده است که برای حل کردن آن باید مقدار پارامتر را بازنویسی کنید.

«کد خطای Err31» خطای افت فیدبک PID در طی عملیات

دلیل کد خطای Err31 فیدبک کمتر PID از مقدار تعیین شده PA.26 است. برای برطرف کردن کد خطای Err31 باید سیگنال فیدبک PID را بررسی کرده یا PA.26 را به مقدار مناسب تنظیم کنید.

«کد خطای Err40» خطای محدودیت جریان هر موج

دلایل کد خطای Err40 بارگذاری بیش از اندازه موتور یا قفل موتور و یا انتخاب قدرت کم‌تر برای اینورتر است. برای برطرف کردن کد خطای Err40 در اینوتر پنتاکس باید بار را کم کنید و به شرایط موتور رسیدگی کنید.

«کد خطای Err42» خطای محدودیت جریان هر موج

دلایل کد خطای Err42

• تنظیم نامناسب پارامترهای بازرسی 60,P9.69
• تنظیم اشتباه پارامترهای انکودر
• عدم شناسایی پارامتر

راهکارهای کد خطای Err42

• تنظیم صحیح پارامترهای بازرسی با توجه به شرایط واقعی
• تنظیم صحیح پارامترهای انکودر موتور
• تشخیص پارامترهای موتور

«کد خطای Err43» خطای اضافه سرعت موتور

دلایل کد خطای Err43

• عدم شناسایی پارامترهای موتور
• تنظیم اشتباه پارامترهای انکودر
• تنظیم نامناسب پارامترهای بازرسی 60,P9.69

راهکارهای کد خطای Err43

• تشخیص پارامترهای موتور
• تنظیم صحیح پارامترهای انکودر موتور
• تنظیم صحیح پارامترهای بازرسی با توجه به شرایط واقعی

«کد خطای Err45» خطای اضافه دمای موتور

دلایل کد خطای Err45 ایراد در سیم‌کشی سنسور دما و یا  درجه گرمای بیش از اندازه موتور است. برای برطرف کردن کد خطای Err45  باید سیم‌کشی سنسور دما  را چک و مشکل آن را برطرف کردن. در صورت حل نشدت کد خطای Err45 می‌توانید از کم کردن فرکانس سوئیچینگ یا دیگر اقدام‌های خنک کننده موتور استفاده کنید.

«کد خطای Err51» خطای موقعیت اولیه

دلیل کد خطای Err51 انحراف بیش از اندازه میان پارامترهای موتور و مقادیر واقعی است. برای برطرف کردن کد خطای Err51 باید جریان اسمی را با جریان ورودی تطبیق بدهید و پارامترهای موتور را دوباره تنظیم کنید.

تنظیمات اینورتر پنتاکس

برای عملکرد صحیح و بهینه اینورتر پنتاکس، تنظیمات اولیه آن نقش بسیار مهمی دارند. پارامترهایی نظیر فرکانس شروع، زمان شتاب (acceleration time)، زمان توقف (deceleration time)، نوع کنترل (V/F یا برداری)، حد ولتاژ و جریان، و عملکرد در هنگام بروز خطا باید به درستی پیکربندی شوند.

تنظیمات اینورتر پنتاکس معمولاً از طریق پنل دیجیتال دستگاه یا نرم‌افزار مخصوص انجام می‌گیرد و بسته به نیاز کاربردی (مثلاً کنترل پمپ، فن، یا نوار نقاله) می‌توان تنظیمات خاصی را اعمال کرد. به‌روزرسانی تنظیمات باید توسط فردی آگاه به مشخصات فنی دستگاه صورت گیرد تا از بروز خطاهای احتمالی یا آسیب به موتور جلوگیری شود.

سخن پایانی

هنگام کار با اینورتر پنتاکس، احتمال بروز خطاهایی وجود دارد که شما می‌توانید با توجه به دستورالعملی که اینجا در اختیار شما قرار دادیم، قبل از تماس با بخش خدمات شرکت اقدامات اولیه را انجام دهید، دلیل بروز خطاهای اینورتر پنتاکس را تجزیه و تحلیل کنید و راه‌حل مناسبی بیابید. در صورتی که علت بروز خطا برای شما نامشخص است و فکر می‌کنید که آگاهی کافی برای شیوه مواجهه با هشدارهای دستگاه را ندارید، با کارشناسان نمایندگی پنتاکس در ارتباط باشید.
