تنظیمات اینورتر پنتاکس dsi 300

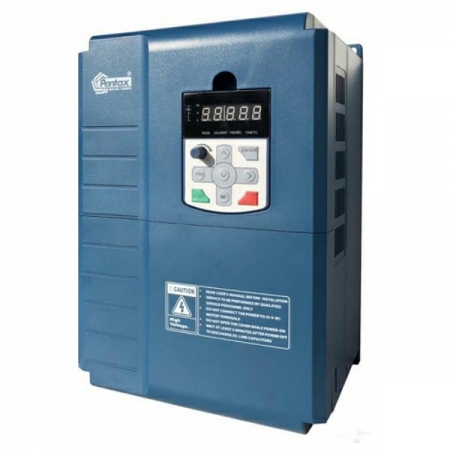

اینورتر پنتاکس DSI 300 یکی از پرکاربردترین درایوهای کنترل دور موتور در صنایع مختلف، سیستم‌های پمپاژ، تهویه و کاربردهای نیمه‌صنعتی است. اعمال درست تنظیمات اینورتر پنتاکس dsi 300 نقش بسیار مهمی در افزایش راندمان، کاهش مصرف انرژی، محافظت از موتور و افزایش طول عمر تجهیزات دارد. بسیاری از مشکلاتی که کاربران با اینورترها تجربه می‌کنند، ناشی از تنظیمات نادرست پارامترهاست نه خرابی سخت‌افزاری. به همین دلیل شناخت دقیق منوی تنظیمات و منطق عملکرد پارامترهای اینورتر DSI 300 اهمیت بالایی دارد.
آشنایی با ساختار کلی منوی تنظیمات اینورتر پنتاکس DSI 300
منوی تنظیمات اینورتر پنتاکس DSI 300 به صورت پارامتری طراحی شده و هر پارامتر وظیفه مشخصی در کنترل رفتار موتور دارد. این پارامترها شامل تنظیمات پایه، تنظیمات کنترلی، حفاظت‌ها، ورودی‌ها و خروجی‌ها و پارامترهای مربوط به شتاب و کاهش سرعت هستند. دسترسی به منو از طریق صفحه کلید روی دستگاه انجام می‌شود و کاربر می‌تواند با وارد کردن مقادیر مناسب، اینورتر را دقیقاً مطابق نیاز سیستم خود تنظیم کند. ساختار ساده اما حرفه‌ای منو باعث شده این مدل هم برای تکنسین‌های حرفه‌ای و هم کاربران نیمه‌حرفه‌ای قابل استفاده باشد.
تنظیمات اولیه اینورتر پنتاکس DSI 300 برای راه‌اندازی استاندارد
در اولین مرحله استفاده از اینورتر پنتاکس DSI 300 لازم است تنظیمات اولیه انجام شود تا درایو بتواند با موتور هماهنگ شود. این تنظیمات شامل وارد کردن مشخصات پلاک موتور مانند توان، ولتاژ نامی، جریان نامی و فرکانس پایه است. تطابق دقیق این اطلاعات باعث می‌شود اینورتر جریان و ولتاژ مناسبی به موتور اعمال کند و از بروز اضافه جریان یا داغ شدن بیش از حد جلوگیری شود. بسیاری از کاربران بدون توجه به این مرحله، مستقیماً اینورتر را راه‌اندازی می‌کنند که این کار می‌تواند در بلندمدت به موتور آسیب بزند.
تنظیم فرکانس خروجی در اینورتر پنتاکس DSI 300
یکی از مهم‌ترین بخش‌های تنظیمات اینورتر پنتاکس DSI 300 مربوط به کنترل فرکانس خروجی است. فرکانس خروجی تعیین‌کننده سرعت چرخش موتور الکتریکی است و با تغییر آن می‌توان دور موتور را کنترل کرد. در اینورتر DSI 300 امکان تعیین حداقل و حداکثر فرکانس وجود دارد تا موتور از محدوده ایمن خود خارج نشود. تنظیم صحیح این پارامتر به‌خصوص در کاربردهایی مانند پمپ‌ها و فن‌ها اهمیت زیادی دارد زیرا تغییرات ناگهانی سرعت می‌تواند باعث ضربه مکانیکی یا افت راندمان شود.
تنظیم زمان شتاب‌گیری و کاهش سرعت در اینورتر پنتاکس DSI 300
زمان شتاب‌گیری و زمان توقف موتور از پارامترهای کلیدی در عملکرد نرم و ایمن سیستم هستند. اینورتر پنتاکس DSI 300 امکان تنظیم دقیق زمان افزایش سرعت از صفر تا دور نامی و همچنین کاهش سرعت تا توقف کامل را فراهم می‌کند. اگر این زمان‌ها خیلی کوتاه انتخاب شوند، جریان راه‌اندازی افزایش می‌یابد و به موتور و تجهیزات مکانیکی فشار وارد می‌شود. از طرفی اگر این زمان‌ها بیش از حد طولانی باشند، پاسخ‌دهی سیستم کاهش می‌یابد. انتخاب مقدار بهینه به نوع بار، توان موتور و کاربرد سیستم بستگی دارد.
تنظیم حالت کنترلی موتور در اینورتر پنتاکس DSI 300
اینورتر پنتاکس DSI 300 معمولاً از کنترل ولتاژ به فرکانس یا همان V/F استفاده می‌کند که برای اکثر کاربردهای عمومی بسیار مناسب است. در این حالت، نسبت ولتاژ به فرکانس به صورت ثابت یا قابل تنظیم نگه داشته می‌شود تا گشتاور موتور در سرعت‌های مختلف حفظ شود. تنظیم صحیح منحنی V/F باعث بهبود عملکرد موتور در بارهای سبک و سنگین می‌شود. در برخی کاربردها مانند پمپ‌های سانتریفیوژ، استفاده از تنظیمات بهینه V/F باعث کاهش مصرف انرژی به شکل چشمگیری خواهد شد.
تنظیمات حفاظتی اینورتر پنتاکس DSI 300 و نقش آن در ایمنی سیستم
یکی از نقاط قوت اینورتر پنتاکس DSI 300 وجود حفاظت‌های کامل برای موتور و خود درایو است. این حفاظت‌ها شامل اضافه جریان، اضافه ولتاژ، افت ولتاژ، افزایش دما و اضافه بار می‌شوند. تنظیم آستانه‌های حفاظتی به صورت صحیح باعث می‌شود اینورتر در شرایط غیرعادی به‌موقع عمل کند و از آسیب‌های جدی جلوگیری شود. بسیاری از کاربران این بخش را نادیده می‌گیرند در حالی که تنظیمات حفاظتی نقش حیاتی در افزایش طول عمر موتور و کاهش هزینه‌های تعمیرات دارد.
اشتباهات رایج در تنظیمات اینورتر پنتاکس DSI 300 که باید از آن‌ها جلوگیری کرد
-
وارد نکردن مشخصات دقیق پلاک موتور و استفاده از تنظیمات پیش‌فرض اینورتر
-
انتخاب نادرست زمان شتاب‌گیری و توقف که باعث افزایش جریان راه‌اندازی می‌شود
-
تنظیم اشتباه حداقل و حداکثر فرکانس و خارج شدن موتور از محدوده کاری مجاز
-
غیرفعال کردن یا تنظیم نادرست پارامترهای حفاظتی مانند اضافه‌جریان و اضافه‌بار
-
انتخاب اشتباه منبع فرمان استارت و مرجع سرعت که منجر به عملکرد ناپایدار سیستم می‌شود
-
استفاده از حالت کنترلی نامناسب V/F برای کاربردهایی با گشتاور متغیر یا ثابت
-
فعال‌سازی چرخش معکوس بدون بررسی شرایط مکانیکی موتور و تجهیزات متصل
تنظیم ورودی‌ها و خروجی‌ها در اینورتر پنتاکس DSI 300
اینورتر پنتاکس DSI 300 دارای ورودی‌های دیجیتال و آنالوگ است که برای فرمان‌هایی مانند استارت، استپ، تغییر جهت چرخش و تنظیم سرعت استفاده می‌شوند. همچنین خروجی‌هایی برای اعلام وضعیت کاری اینورتر یا خطاها در نظر گرفته شده است. تنظیم درست عملکرد این ورودی‌ها و خروجی‌ها باعث می‌شود اینورتر به‌خوبی با سیستم کنترلی بالادستی مانند PLC یا کلیدهای فرمان هماهنگ شود. انتخاب نوع عملکرد هر ورودی بر اساس نیاز پروژه انجام می‌شود و انعطاف‌پذیری بالای اینورتر در این بخش یکی از مزایای مهم آن محسوب می‌شود.
تنظیم منبع فرمان و مرجع سرعت در اینورتر پنتاکس DSI 300
در اینورتر پنتاکس DSI 300 می‌توان تعیین کرد که فرمان روشن و خاموش شدن موتور و همچنین مرجع سرعت از چه منبعی دریافت شود. این منبع می‌تواند صفحه کلید روی اینورتر، ورودی‌های دیجیتال یا سیگنال آنالوگ باشد. انتخاب صحیح منبع فرمان نقش مهمی در سهولت بهره‌برداری و ایمنی سیستم دارد. برای مثال در سیستم‌های صنعتی معمولاً فرمان‌ها از تابلو کنترل یا PLC ارسال می‌شوند، در حالی که در کاربردهای ساده‌تر استفاده از صفحه کلید اینورتر رایج‌تر است.
تنظیمات مربوط به چرخش معکوس در اینورتر پنتاکس DSI 300
یکی دیگر از قابلیت‌های مهم اینورتر پنتاکس DSI 300 امکان کنترل جهت چرخش موتور است. با تنظیم مناسب پارامترهای مربوط به چرخش معکوس، می‌توان موتور را در هر دو جهت ساعت‌گرد و پادساعت‌گرد به کار گرفت. این قابلیت در سیستم‌هایی مانند نوار نقاله‌ها و بالابرها کاربرد زیادی دارد. البته باید توجه داشت که فعال‌سازی چرخش معکوس نیازمند بررسی شرایط مکانیکی سیستم است تا از بروز آسیب جلوگیری شود.
جمع‌بندی
در این مطلب از نمایندگی اینورتر پنتاکس به تنظیمات اینورتر پنتاکس DSI 300 پرداختیم که تأثیر مستقیمی بر عملکرد، ایمنی و مصرف انرژی سیستم دارد. شناخت دقیق پارامترها و تنظیم آن‌ها بر اساس مشخصات موتور و نوع کاربرد، باعث افزایش راندمان و کاهش استهلاک تجهیزات می‌شود. این اینورتر با طراحی ساده و امکانات کنترلی مناسب، گزینه‌ای ایده‌آل برای بسیاری از پروژه‌های صنعتی و نیمه‌صنعتی است. اگر تنظیمات به‌درستی انجام شود، اینورتر DSI 300 می‌تواند سال‌ها بدون مشکل و با عملکرد پایدار در سیستم شما کار کند.
