راهنمای جامع شبکه کردن HMI و اینورتر پنتاکس
در دنیای مدرن صنعتی، ارتباط موثر بین اجزا و تجهیزات یکی از مهم‌ترین عوامل بهینه‌سازی فرآیندها و کاهش هزینه‌های تولید است. شبکه کردن HMI پنتاکس (رابط کاربری انسان و ماشین) و اینورترها نقش مهمی در مدیریت و کنترل بهتر فرآیندهای صنعتی ایفا می‌کند. در این مقاله قصد داریم نحوه شبکه کردن HMI و اینورتر پنتاکس را به طور کامل و جامع توضیح دهیم و نکات مهم در این زمینه را بررسی کنیم.
مراحل اولیه شبکه کردن HMI و اینورتر پنتاکس
برای شبکه کردن HMI و اینورتر پنتاکس، باید مراحلی به دقت دنبال شوند تا ارتباط بهینه و بدون مشکل برقرار شود. این مراحل شامل موارد زیر است:
1- بررسی نیازمندی‌ها
قبل از هر چیزی باید نیازهای پروژه خود را بررسی کنید. این نیازها شامل نوع پروتکل‌های ارتباطی (Modbus، Ethernet/IP و غیره)، نوع کابل‌های ارتباطی (اترنت یا RS485) و همچنین سخت‌افزارهای سازگار است.
2- انتخاب پروتکل ارتباطی مناسب:
بسته به نوع HMI و اینورتر، پروتکل ارتباطی مناسب را انتخاب کنید. رایج‌ترین پروتکل‌ها در این زمینه شامل Modbus RTU، Modbus TCP/IP، CANopen و Ethernet/IP هستند.
3- آماده‌سازی سخت‌افزار:
باید مطمئن شوید که هم HMI و هم اینورتر شما دارای پورت‌ها و اتصالات مناسب برای برقراری ارتباط هستند. کابل‌های مناسب (اترنت یا RS485) را انتخاب کنید و به درستی به پورت‌های مربوطه متصل کنید.
4- نصب نرم‌افزارها:
نرم‌افزارهای پیکربندی و کنترل HMI و اینورتر باید روی سیستم نصب شوند. این نرم‌افزارها امکان پیکربندی و مانیتورینگ عملکرد اینورتر را از طریق HMI فراهم می‌کنند.
5- تنظیمات نرم‌افزاری HMI:
در بخش نرم‌افزار HMI، پروتکل ارتباطی مناسب (مانند Modbus RTU یا Ethernet/IP) را انتخاب کنید. همچنین آدرس‌های IP یا پارامترهای RS485 را تنظیم کنید تا ارتباط به درستی برقرار شود.
6- پیکربندی اینورتر:
وارد تنظیمات اینورتر شوید و پروتکل ارتباطی و آدرس‌های مربوطه را مطابق با تنظیمات HMI پیکربندی کنید. این تنظیمات به اینورتر اجازه می‌دهد با HMI ارتباط برقرار کند.
7- تست و اعتبارسنجی ارتباط:
پس از انجام تمام تنظیمات، شبکه را تست کنید. از نرم‌افزارهای مانیتورینگ استفاده کنید تا مطمئن شوید HMI و اینورتر به درستی با یکدیگر ارتباط برقرار کرده‌اند و داده‌ها به صورت صحیح انتقال می‌یابند.
در صورتی که به تعمیر اینورتر پنتاکس نیاز دارید، با ما در تماس باشید!
اتصالات مورد نیاز برای شبکه HMI و اینورتر پنتاکس
برای ایجاد یک شبکه پایدار بین HMI و اینورتر، باید از اتصالات مناسب استفاده کنید. برخی از اتصالات رایج که برای این شبکه لازم هستند شامل موارد زیر می‌شوند:
- کابل‌های ارتباطی: بسته به نوع پروتکل، ممکن است از کابل‌های شبکه (Ethernet) یا کابل‌های سریال (RS485) استفاده شود. برای Modbus RTU، کابل‌های RS485 نیاز است و برای Ethernet/IP، کابل‌های اترنت باید مورد استفاده قرار گیرند.
- سوئیچ‌های شبکه: اگر از پروتکل‌های مبتنی بر اترنت استفاده می‌کنید، ممکن است نیاز به استفاده از سوئیچ‌های شبکه برای اتصال چندین دستگاه به شبکه داشته باشید.
- کانکتورهای مناسب: انتخاب کانکتورهای مناسب برای هر نوع کابل مهم است. اطمینان حاصل کنید که کانکتورها به درستی متصل شده و اتصالات الکتریکی پایدار باشند.
- پورت‌های ارتباطی: HMI و اینورتر پنتاکس باید پورت‌های سازگار با یکدیگر داشته باشند. برخی از HMIها ممکن است دارای چندین پورت مختلف برای پروتکل‌های مختلف باشند.
پروتکل‌های ارتباطی مناسب برای شبکه HMI و اینورتر
برای شبکه کردن HMI و اینورتر، پروتکل‌های ارتباطی نقش اساسی ایفا می‌کنند. بسته به نوع اینورتر و HMI که استفاده می‌کنید، ممکن است یکی از پروتکل‌های زیر بهترین گزینه باشد:
- Modbus RTU: یکی از پرکاربردترین پروتکل‌های صنعتی برای ارتباط بین HMI و اینورتر است. این پروتکل مبتنی بر RS485 است و انتقال داده‌ها به صورت سریال انجام می‌شود.
- Modbus TCP/IP: نسخه‌ای از پروتکل Modbus که مبتنی بر شبکه اترنت است و امکان انتقال داده‌ها با سرعت بالاتر را فراهم می‌کند.
- CANopen: یک پروتکل مبتنی بر شبکه CAN که معمولاً در سیستم‌های کنترل صنعتی استفاده می‌شود. این پروتکل نیز قابلیت اطمینان بالایی دارد و در ارتباطات صنعتی کاربرد زیادی دارد.
- Ethernet/IP: این پروتکل برای ارتباطات صنعتی مبتنی بر اترنت بسیار محبوب است و از آن برای انتقال داده‌های HMI و اینورتر استفاده می‌شود.
- Profibus: یک پروتکل قدیمی‌تر اما همچنان پرکاربرد که در بسیاری از سیستم‌های صنعتی مورد استفاده قرار می‌گیرد.
انتخاب پروتکل مناسب بستگی به نوع تجهیزات و نیازمندی‌های ارتباطی شما دارد. در اکثر موارد، Modbus و Ethernet/IP بهترین گزینه‌ها هستند.
تنظیمات نرم‌افزاری HMI برای ارتباط با اینورتر
پس از برقراری ارتباط سخت‌افزاری، تنظیمات نرم‌افزاری HMI باید به درستی انجام شود تا بتواند با اینورتر ارتباط برقرار کند. این مراحل به طور کلی شامل موارد زیر است:
- تنظیمات پورت ارتباطی: باید پورت ارتباطی مورد استفاده (مانند RS485 یا Ethernet) را در تنظیمات HMI انتخاب کنید.
- تنظیمات پروتکل: انتخاب پروتکل ارتباطی مناسب (مانند Modbus RTU یا TCP/IP) و تنظیم آدرس‌ها و سرعت انتقال داده‌ها مهم است.
- تنظیم پارامترهای داده‌ای: در نرم‌افزار HMI باید پارامترهای ورودی و خروجی برای ارتباط با اینورتر تعریف شود. این پارامترها شامل ولتاژ، فرکانس، و سایر اطلاعات کنترلی مربوط به اینورتر است.
- مانیتورینگ و کنترل: پس از پیکربندی ارتباطات، HMI باید قادر به مانیتورینگ داده‌های اینورتر و همچنین ارسال دستورات کنترلی به آن باشد. برای این کار معمولاً از نرم‌افزارهای گرافیکی HMI استفاده می‌شود.
پیکربندی اینورتر پنتاکس برای ارتباط شبکه‌ای
برای اینورتر پنتاکس، برخی تنظیمات خاص باید انجام شود تا به شبکه متصل شده و با HMI ارتباط برقرار کند. مراحل زیر برای پیکربندی اینورتر پنتاکس به منظور ارتباط شبکه‌ای توصیه می‌شود:
- تنظیمات پروتکل ارتباطی: در منوی اینورتر، باید پروتکل ارتباطی مورد استفاده (مانند Modbus یا Ethernet) انتخاب شود.
- تنظیم آدرس‌های IP یا RS485: بسته به نوع شبکه، باید آدرس‌های IP یا آدرس‌های سریالی مربوط به RS485 تنظیم شوند تا اینورتر بتواند در شبکه به درستی شناسایی شود.
- تنظیم پارامترهای ارتباطی: برای تضمین ارتباط صحیح، باید پارامترهای ارتباطی مانند سرعت انتقال داده‌ها، باند ارتباطی، و نرخ باود تنظیم شوند.
- تست ارتباط: پس از انجام تنظیمات، بهتر است یک تست ارتباط برای اطمینان از عملکرد صحیح اینورتر و HMI انجام شود. برای این کار می‌توان از ابزارهای نرم‌افزاری تست شبکه استفاده کرد.

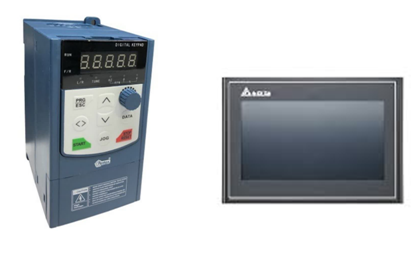

کنترل اینورتر با hmi
برای کنترل یک اینورتر پنتاکس با HMI (Human-Machine Interface) مراحل زیر را دنبال کنید:
1. انتخاب HMI مناسب
– اول از همه، HMIای را انتخاب کنید که با اینورتر پنتاکس شما سازگار باشد و امکان ارتباط با آن را داشته باشد.
2. تنظیمات ارتباطی
– پروتکل ارتباطی HMI و اینورتر را بررسی کنید (مانند Modbus, Profibus, CANopen و غیره).
– پارامترهای ارتباطی مانند Baud Rate و Address را تنظیم کنید.
3. برنامه‌نویسی HMI
– با استفاده از نرم‌افزار مربوط به HMI، رابط کاربری را طراحی کنید. می‌توانید دکمه‌ها، نشانگرها، و اسلایدها را اضافه کنید تا کاربران بتوانند عملیات مختلفی را انجام دهند.
– اعمال فرمان‌های کنترلی مانند شروع، توقف، و تنظیم سرعت را به دکمه‌ها متصل کنید.
4. تنظیمات اینورتر پنتاکس
– پارامترهای اینورتر پنتاکس را بررسی و تنظیم کنید تا از طریق HMI بتوانید کنترل شود. این شامل تنظیمات مانند رنج ولتاژ، فرکانس و سرعت است.
5. تست و عیب‌یابی
– سیستم را آزمایش کنید تا اطمینان حاصل شود که ارتباط بین HMI و اینورتر به درستی عمل می‌کند.
– اگر مشکلی وجود داشت، پیکربندی‌ها و اتصال‌ها را دوباره بررسی کنید.
6. آموزش کاربران
– اطمینان حاصل کنید که کاربران با نحوه استفاده از HMI و نقش آن در کنترل اینورتر آشنا شده‌اند.
متن انگلیسی:
A Human Machine Interface (HMI) is the user interface that links operators with machines, enabling monitoring, control, and interaction through graphical displays and input devices
ترجمه فارسی:
رابط انسان و ماشین (HMI) رابط کاربری است که اپراتورها را با ماشین‌ها مرتبط می‌کند و امکان نظارت، کنترل و تعامل را از طریق نمایشگرهای گرافیکی و دستگاه‌های ورودی فراهم می‌کند.
نکات مهم در نگهداری و عیب‌یابی شبکه HMI و اینورتر
پس از راه‌اندازی شبکه HMI و اینورتر پنتاکس، حفظ عملکرد بهینه و عیب‌یابی مشکلات ممکن است از اهمیت بالایی برخوردار باشد. در اینجا چند نکته کلیدی برای نگهداری و عیب‌یابی شبکه ذکر شده است:
- بررسی دوره‌ای اتصالات: اطمینان حاصل کنید که اتصالات کابل‌ها و کانکتورها به خوبی برقرار است و هیچ گونه قطعی یا ضعف اتصالی وجود ندارد.
- مانیتورینگ مداوم: از نرم‌افزارهای مانیتورینگ برای بررسی مداوم عملکرد شبکه و تشخیص هر گونه مشکل در ارتباطات استفاده کنید.
- تست پروتکل‌ها: در صورت بروز مشکل، تنظیمات پروتکل ارتباطی را بررسی کنید و اطمینان حاصل کنید که تمامی پارامترها به درستی تنظیم شده‌اند.
- عیب‌یابی نرم‌افزاری: در صورت بروز مشکل در نرم‌افزار HMI یا اینورتر، از امکانات عیب‌یابی داخلی نرم‌افزار استفاده کنید تا خطاهای احتمالی شناسایی و رفع شوند.
سخن پایانی
شبکه کردن HMI و اینورتر پنتاکس یکی از مراحل حیاتی برای بهبود کنترل و مانیتورینگ فرآیندهای صنعتی است. با انتخاب پروتکل مناسب، تنظیمات دقیق نرم‌افزاری و سخت‌افزاری و استفاده از تجهیزات باکیفیت، می‌توانید کارایی سیستم‌های صنعتی خود را به حداکثر برسانید. با انجام درست این مراحل، امکان مانیتورینگ و کنترل بهتر فرآیندهای تولیدی فراهم می‌شود.
